| Lugar de origem: | China |
| Marca: | FORWARD FILTER & FITTING |
| Certificação: | ISO9001 |
| Número do modelo: | 304.316.409.204 |
| Quantidade de ordem mínima: | 1 tonelada |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | passe a pálete, a pálete de madeira, a caixa e a caixa de madeira |
| Tempo de entrega: | 25-35 dias |
| Habilidade da fonte: | 50000m/month. |
| Materia: | a cola Epoxy 316L de aço inoxidável revestiu a difusão clara perfurada soldada espiral do tubo/gás/l | Capacidades perfuradas da tubulação: | O furo de alta velocidade que perfura, Corte-À-Comprimento perfurou a tubulação |
|---|---|---|---|

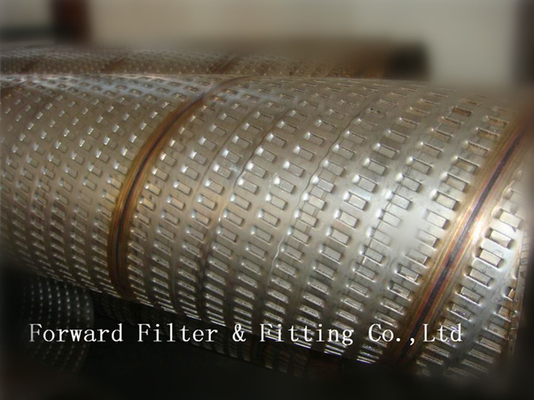

| Testes padrões da perfuração: | Em linha reta, centros, desconcertados | Estilos da emenda: | A solda reta, solda espiral, espirala Louvered soldado |
| Matéria: | Rolamento preciso, resistência alta à pressão externo. Pode ser usada como o quadro do filtro, rolam | Espessura de parede: | 0.5~2.5mm (os vários tipos podem ser personalizados) |
| Realçar: | Tubo perfurado de aço inoxidável,tubulação perfurada da exaustão |
||

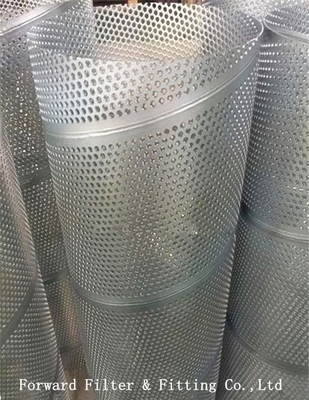

tubo perfurado do metal 316L para a força da tubulação e decorativo de aço inoxidável
Nós temos a experiência rica em fabricação perfurada dos tubos e nós sabemos
tubos perfurados dos materiais, processando, soldando, tratamento especial a suas aplicações.
Descrição:
Aka: Tubo/tubulação perfurados espirais, tubo Center para o elemento de filtro
Material: Aço de aço inoxidável, suave de Ss304/304L/316/316L, alumínio, cobre, Monel, Hastelloy, Inconel, titânio, etc.
Diâmetro de furo: Vário para cumprir exigências diferentes para a força e a filtragem da tubulação
Diâmetro do tubo: 1/4' ‘- 12" ‘(6,35 ~ 304.8mm)
Espessura de parede: 0.5~2.5mm (os tamanhos especiais podem ser personalizados)
Comprimento: Personalizado
Revestimento:
Rolamento preciso: Guarde tolerâncias apertadas ou melhore a aparência e contra a pressão externo alta; Chapeamento:
Impeça da corrosão para o aço suave/aço carbono
Lubrificando, desengraxe, explosão do grão, conservação em vinagre ácida e tratamento do passivation
Polimento do eletro aos tubos de aço inoxidável
Revestido pelo PVC, pela cola Epoxy e por muita outro de acordo com as exigências.
Usos:
(1) luva protetora para telas do controle da areia
(2) núcleo do apoio para filtros
(3) filtros da sução de Purolator
(4) umedecimento acústico
(5) perfurou os tubos para o poço de petróleo
(6) tubos de exaustão, tubo do silencioso
tubos da filtragem/separação (de 7) (por exemplo tubo center para o ar, o óleo, o combustível, os filtros do gás)
(8) artigos decorativos
gás (de 9)/difusão clara do líquido/vapor
(10) membros estruturais
(11) proteção do IEM
(12) protetores da segurança
(13) grades ou guarnição
Nota: a amostra e as especificações especiais estão disponíveis em seu pedido!
A força da tubulação soldada espiral é geralmente mais alta do que emenda em linha reta a tubulação soldada. O diâmetro maior pode ser produzido pelo preto estreito com a emenda espiral da solda. Nós podemos igualmente produzi-lo com diâmetro diferente da tubulação usando a mesma largura do preto. Mas comparado com o mesmo comprimento da emenda reta soldou a tubulação, o comprimento da linha de soldadura aumentou 30-100%, e a velocidade da produção é baixa. Consequentemente, relativamente a tubulação soldada pequeno diâmetro é adota na maior parte emenda reta a tubulação soldada, as tubulações soldadas do diâmetro maior é geralmente tubulação soldada espiral.
Especificação básica:
(1) espessura do diâmetro e de parede:
|
Diâmetro do tubo polegada |
Espessura (GA) |
24 |
22 |
20 |
19 |
18 |
16 |
14 |
13 |
12 |
11 |
|
polegada |
0,024 |
0,030 |
0,036 |
0,042 |
0,048 |
0,060 |
0,075 |
0,090 |
0,105 |
0,120 |
|
|
milímetro |
0,61 |
0,76 |
0,91 |
1,06 |
1,21 |
1,52 |
1,90 |
2,28 |
2,66 |
3,04 |
|
|
11/16 - 1-1/8 |
17,5 - 28,5 |
|
|
|
|
|
|
|
|
|
|
|
1-1/16 - 1-1/4 |
27,0 - 31,7 |
|
|
|
|
|
|
|
|
|
|
|
1-5/16 - 1-3/4 |
33,3 – 44,5 |
|
|
|
|
|
|
|
|
|
|
|
1-13/16 - 2-1/4 |
46,0 – 57,2 |
|
|
|
|
Para |
Espiral |
Limite |
Tubos |
|
|
|
2-5/16 - 2-5/8 |
58,7 - 66,7 |
|
|
|
|
|
|
|
|
|
|
|
2-11/16 - 2-7/8 |
68,3 - 73,0 |
|
|
|
|
|
|
|
|
|
|
|
2-15/16 - 3-1/2 |
74,6 - 88,9 |
|
|
|
|
|
|
|
|
|
|
|
3-9/16 - 4-1/2 |
90,5 - 114,3 |
|
|
|
|
|
|
|
|
|
|
|
4-9/16 - 5-1/2 |
115,9 - 139,7 |
|
|
|
|
|
|
|
|
|
|
|
5-9/16 - 8-1/2 |
141,3 - 215,9 |
|
|
|
|
|
|
|
|
|
|
* a área azul mostra a disponibilidade para a espiral - limite/tubos soldados.
(2) tolerâncias:
|
Artigo |
Unidade |
Escala do diâmetro dos tubos |
||||
|
Polegada |
<1> |
≥1.5~<2> |
≥2.5~<4> |
≥4.0~<6> |
≥6.0 |
|
|
milímetro |
<38> |
≥38.1~<63> |
≥63.5~<101> |
≥101.6~<152> |
≥152.4 |
|
|
Tolerância do diâmetro |
Polegada |
±0.010 |
±0.010 |
±0.014 |
±0.016 |
±0.020 |
|
milímetro |
±0.25 |
±0.25 |
±0.35 |
±0.40 |
±0.51 |
|
|
Redondeza |
Polegada |
0,008 |
0,008 |
0,012 |
0,016 |
0,02 |
|
milímetro |
0,2 |
0,2 |
0,3 |
0,4 |
0,51 |
|
|
Espessura de parede |
Polegada |
±0.0008 |
±0.0008 |
±0.0008 |
±0.02 |
0,02 |
|
milímetro |
±0.02 |
±0.02 |
±0.02 |
±0.051 |
±0.051 |
|
|
Retidão dos tubos |
Polegada/pé |
0,012 |
0,012 |
0,015 |
0,018 |
0,018 |
|
mm/meter |
1 |
1 |
1,25 |
1,5 |
1,5 |
|
|
Emenda soldada |
Polegada |
0,008 |
0,008 |
0,012 |
0,012 |
0,012 |
|
milímetro |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
|
|
Tolerância do comprimento |
Polegada |
0,02 |
0,02 |
0,02 |
0,03 |
0,04 |
|
milímetro |
0,51 |
0,51 |
0,51 |
0,76 |
1 |
|
|
Extremidade paralela |
Polegada |
0,008 |
0,01 |
0,014 |
0,02 |
0,032 |
|
milímetro |
0,2 |
0,25 |
0,35 |
0,51 |
0,81 |
|
Nota: As especificações especiais podem ser personalizadas!
